היתרונות של ICF בבניית וילות פרטיות בשיטת GSB המדריך המלא

היתרונות של ICF בבניית וילות פרטיות בשיטת GSB באים לידי ביטוי כבר בשלב התכנון, כאשר תבנית מבודדת אחת משמשת גם כטופס יציקה קבוע וגם כשכבת בידוד תרמי של הקיר. המערכת משלבת רכיבי פוליסטירן מורחב עם ליבת בטון מזוין, ויוצרת מעטפת אחידה שאינה תלויה בשכבות חיפוי נפרדות המורכבות בשלב מאוחר יותר. התוצאה היא קיר מבנה בעל חוזק גבוה, ביצועי בידוד תרמי ואקוסטי משופרים, וצריכת אנרגיה מופחתת לאורך שנות השימוש בנכס. המאמר סוקר את ההיבטים ההנדסיים של הטכנולוגיה, את שלבי הביצוע באתר, את ביצועי הבידוד בפועל ואת ההשלכות הכלכליות של הבחירה בשיטה.

מה ההבדל בין מערכת ICF לבנייה מסורתית בשיטת GSB?

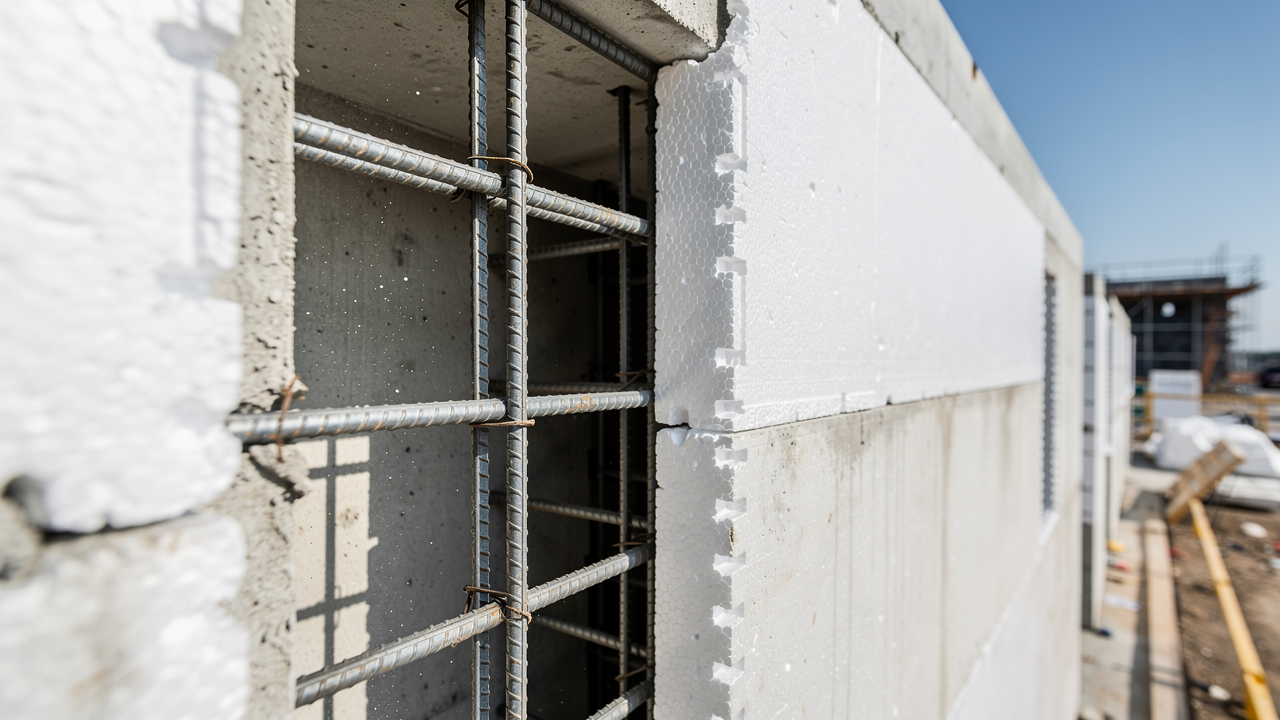

מערכת ה-ICF מבוססת על תבניות פוליסטירן מבודדות, או חומרים פולימריים מקבילים, בעובי של כחמישה עד עשרה סנטימטרים לכל דופן. התבניות נערמות זו על גבי זו בשיטת שקע-תקע, ובתוך החלל הפנימי שלהן מבוצעת יציקת בטון היוצרת קונסטרוקציה מבטון מזוין בעלת חוזק מבני מרבי. מדובר בבנייה מתועשת המגיעה בדיוק הנדסי גבוה, ומאפשרת שמירה על קווי מבנה מדויקים לאורך כל היקף הווילה.

שיטת GSB מגדירה מעטפת מבנה אינטגרלית הכוללת קירות, תקרות ומערכות איטום מתקדמות כמכלול אחד. הבלוקים והפאנלים המבודדים של ICF מותאמים לדרישות הדיוק של המפרט, כך שהבידוד והשלד מיושמים בפעימת עבודה אחת, במקום המעבר המוכר של בנייה מבלוקים ולאחריה טיח וחיפוי נפרד.

ביצועים תרמיים ואקוסטיים: יצירת מעטפת רציפה ומבודדת

מעטפת תרמית רציפה שאינה נקטעת בחיבורי עמודים וקורות מבטלת את תופעת גשרי הקור המאפיינת בנייה קונבנציונלית מבלוקים. כתוצאה מכך מתקבל בידוד תרמי גבוה בכל חלקי הקיר, ולא רק בשדות שבין העמודים. המסה התרמית הנוצרת מליבת הבטון המזוין, העטופה בבידוד כפול משני צדדיה, תורמת ליציבות אקלימית בתוך הבית לאורך שעות היום והלילה, ומצמצמת תנודות טמפרטורה חדות.

בידוד אקוסטי, אטימות לאוויר ומניעת לחות

השילוב בין דפנות בידוד עבות לבין ליבת בטון צפופה מייצר בידוד אקוסטי גבוה מחדירת רעשי חוץ. רמת האטימות לאוויר הגבוהה מונעת חדירת אבק, זיהום ורוחות לא מבוקרות דרך מפגשי הקיר. היעדר הפרשי טמפרטורה מקומיים על גבי משטחי הקיר הפנימי מפחית באופן ניכר את הסיכון לעיבוי ורטיבות. עקרונות המדע העומדים מאחורי ביצועים אלה מתועדים במקורות טכניים העוסקים ביסודות בנייה ב-ICF, המפורטים על ידי משרד האנרגיה האמריקאי.

חוזק הנדסי, עמידות ובטיחות המבנה לאורך שנים

קירות בטון מונוליטיים ורציפים מתפקדים טוב יותר מול מאמצים דינמיים, פעילות סייסמית וכוחות גזירה, בהשוואה לקירות בלוקים הנוטים להיסדק בקווי החיבור. עמידות לרוחות ולעומסים חריגים משתפרת משמעותית כאשר אין הפרדה בין אלמנטי השלד. היציקה בתוך תבניות מבודדות מאפשרת אשפרה מבוקרת ואיטית של הבטון, מה שמפחית סדיקה והתכווצות ביחס ליציקות חשופות. קווים מנחים הנדסיים לבנייה למגורים ב-ICF מפורטים במסמך קווים מנחים הנדסיים של משרד השיכון האמריקאי.

עמידות לאש ובלאי מבני

ליבת הבטון מספקת עמידות לאש גבוהה, וחומרי הבידוד המשמשים במערכת עומדים בדרישות עיכוב בעירה תקניות. הגנה על ברזל הזיון מפני קורוזיה, חדירת גזים מזיקים ושחיקה סביבתית תורמת לאורך חיים ממושך של המבנה לעומת שיטות בנייה חשופות יותר לפגעי מזג אוויר.

מתודולוגיית העבודה באתר ובקרת איכות קפדנית

שלבי הביצוע כוללים יישור תשתית היסודות, הרכבת תבניות מודולריות בשיטת שקע-תקע, והצבת ברזל הזיון בהתאם לתכנון הקונסטרוקטיבי. חיזוקים וקשירה מותקנים לפני היציקה כדי לשמור על פלס מושלם ולעמוד בלחצי הבטון הנוזלי. איטום קירות חוץ במפגש עם היסודות ובאזורים תת-קרקעיים מבוצע בקפידה כדי לשמור על שלמות המעטפת כולה. מדריך שיטות עבודה ובקרת אתר מפורט מופיע במדריך שיטות עבודה של מעבדת PNNL.

בקרת איכות ביציקה ומניעת כשלים נפוצים

בקרת איכות ביציקה כוללת שימוש בבטון בדרגת סומך ייעודית, קצב שפיכה מדוד בשכבות, ורטט מבוקר למניעת כיסי אוויר. בזמן אמת נבדקת יציבות התבניות, נלקחות דוגמאות מעבדה לבטון, ומתבצעת בדיקת קווי דיגום אנכיים ואופקיים לפני התקשות החומר. תזוזת תבניות תחת לחץ היציקה נמנעת באמצעות תכנון קפדני וליווי מקצועי צמוד לאורך כל שלב.

תכנון מערכות, פתחים וגמישות אדריכלית בווילות

מעברי צנרת ומערכות חשמל, אינסטלציה ומיזוג אוויר מתוכננים מראש בתוך המעטפת, כדי למנוע פגיעה מיותרת בבטון לאחר התקשותו. תעלות ייעודיות נחרצות בשכבת הבידוד באמצעות סכין תרמית חמה, כך שכבלי חשמל וצנרת מים עוברים בתוך התבנית בלי לפגוע בכושר הבידוד. איטום מעברי הצנרת החיצוניים שומר על רציפות הבידוד התרמי ומונע חדירת לחות דרך נקודות התיאום.

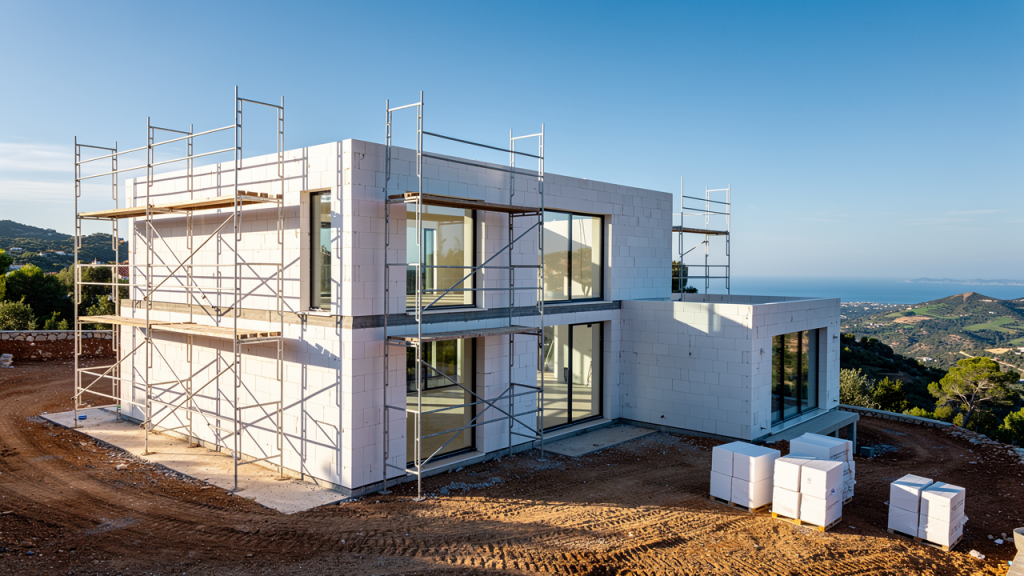

בווילות יוקרה הגמישות התכנונית מאפשרת מפתחים רחבים, ויטרינות גדולות ותקרות גבוהות באמצעות קורות בטון משולבות בתבניות. במקרים של צורות מורכבות במיוחד, כמו קשתות חדות או אלמנטים טרומיים ייחודיים, נדרש שילוב היברידי בין ICF לפתרונות קונסטרוקציה נוספים. פרויקטים עתידיים של שיקום מבנים והתאמות מצריכים תכנון מוקדם של נקודות עיגון וקשירה כבר בשלב היציקה הראשונית.

הניתוח הכלכלי: עלות הקמה מול חיסכון תפעולי מתמשך

עלויות חומרי הגלם המתקדמים גבוהות יותר ממחיר בלוק בנייה סטנדרטי, אך מהירות ההקמה של קיר שלד ובידוד בצעד אחד מקצרת את זמן הפרויקט וחוסכת בעלויות ניהול אתר ומימון. השוואה הוגנת בין מחיר מ"ר התחלתי לתמורה ההנדסית מלמדת כי הפער מצטמצם עוד לפני איכלוס הבית.

החיסכון האנרגטי הנובע מהפחתת הצורך בהפעלת מערכות מיזוג וחימום נאמד בעשרות אחוזים לאורך חיי המבנה, ומאפשר לעיתים התקנת מערכות מיזוג קטנות וחסכוניות יותר כבר בתכנון הראשוני. היעדר סדקים בטיח החיצוני ומניעת טיפולי רטיבות תורמים לשימור ערך הנכס לאורך עשרות שנות שימוש.
